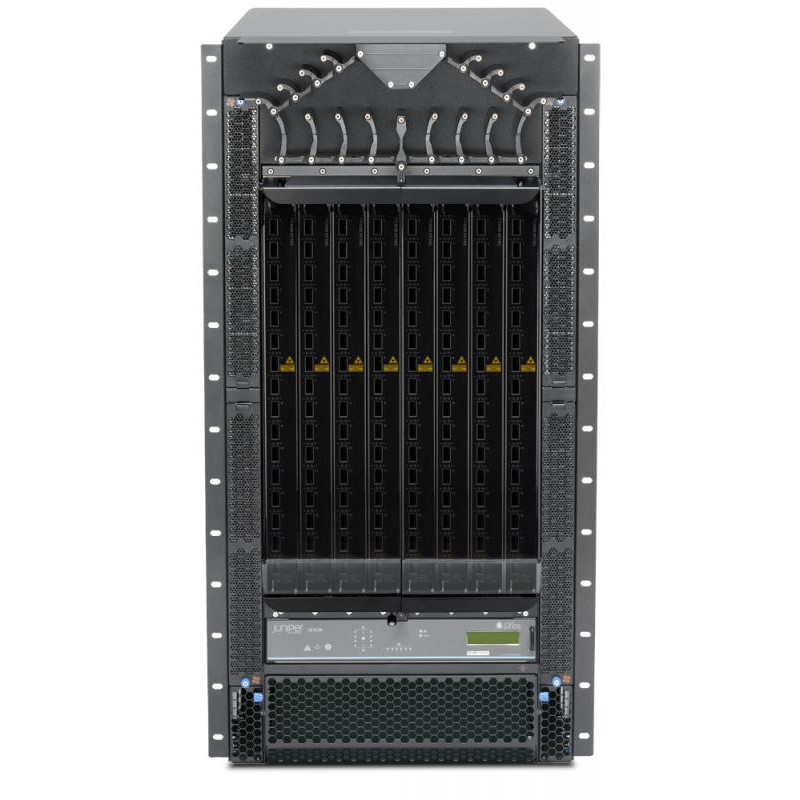

Коммутатор Juniper QFX3008-FAB-8NODE-BNDL

Технические характеристики Juniper QFX3008-FAB-8NODE-BNDL: QFabric QF/Node Bundle with 8 QF/Nodes and 32 QSFP+ optics Form Factor Distributed switch composed of three components: QFX3500/QFX3600/QFX5100 QFabric Node QFX3600-I/QFX3008-I QFabric Interconnect QFX3100 QFabric Director Dimensions (W x H x D) QFX5100 QFabric Node: 1.72 x 17.36 x 21.47 in (4.37 x 44.09 x 54.54 cm), 1U QFX3500 QFabric Node: 17.25 x 1.75 x 28 in (43.82 x 4.45 x 71.12 cm); 1U QFX3600 QFabric Node: 17 x 1.74 x 19.4 in (43.2 x 4.4 x 49.3 cm); 1U QFX3600-I QFabric Interconnect: 17 x 1.74 x 19.4 in (43.2 x 4.4 x 49.3 cm); 1U QFX3008-I QFabric Interconnect: 17.5 x 36.75 x 32 in (44.45 x 93.34 x 81.28 cm); 21U QFX3100 QFabric Director: 17.5 x 3.5 x 23.75 in (44.45 x 8.89 x 60.33 cm); 2U Data Rate QFX3000-M: 5.12 Tbps switching capacity QFX3000-G: 40 Tbps switching capacity Port Densities From 200 to 6,144 server-facing 10GbE/FCoE ports in a single QFabric System Latency 3 to 5us across fabric, under typical loads Resiliency QFX3500/QFX3600/QFX5100 QFabric Node: Redundant power supplies Redundant fan trays QFX3600-I QFabric Interconnect: Redundant power supplies Redundant fan trays QFX3008-I QFabric Interconnect: Redundant power supplies Redundant fabric cards Redundant control boards QFX3100 QFabric Director: Redundant power supplies Redundant disk drives Power Options QFX5100 QFabric Node: 100 to 240 VAC (single phase) at 50/60 Hz or -36 to -72 VDC Power Consumption: 335 W QFX3500 QFabric Node: Power feed (voltage): 100 to 240 V AC (single phase) and 50/60 Hz or -40 to -72 V DC Power consumption (maximum): 365 Watts Power consumption (nominal): 230 Watts QFX3600 QFabric Node: Power feed (voltage): 110 to 240 V AC (single phase) and 50/60 Hz or -40 to -72 V DC Power consumption (maximum): 345 watts Power consumption (nominal): 255Power consumption (nominal): 255 QFX3600-I QFabric Interconnect: Power feed (voltage): 100 to 240 V AC (single phase) and 50/60 Hz or -42 to -72 V DC Power consumption (maximum): 345 watts Power consumption (nominal): 255 QFX3008-I QFabric Interconnect: Power feed (voltage): 200 to 240 Volt AC (single phase); 240 Volt (3 Phase) Power consumption (maximum): 6,420 Watts (fully loaded) Power consumption (nominal): 4,620 Watts (fully loaded) QFX3100 QFabric Director: Power feed (voltage): 100 to 240 Volt AC (single phase) Power consumption (maximum): 476 Watts Power consumption (nominal): 220 Watts Operating System Junos Traffic Monitoring Port-based LAG port VLAN-based ACL-based Mirror to local and remote destinations (L2 over VLAN) QoS Policers (ingress and egress): 1,500 per QFX3500/QFX3600/QFX5100 QFabric Node Queues: 12 per QFX3500/QFX3600/QFX5100 QFabric Node-8 unicast and 4 multicast MAC Addresses 120,000 – 1,536,000 Jumbo Frames 9216 Bytes IPv4 Unicast Routes 16,000 Number of VLANs 4,096 active; 4,090 configurable FCoE/FC FCoE Interfaces: 6,144 max FC Interfaces: 1,536 max Transit switch / FIP snooping FCoE sessions: 48,000 max VF_Ports: 384,000 max Warranty Juniper standard one-year warranty Коммутатор Juniper QFX3000 QFabric состоит из трех отдельных, но связанных друг с другом компонентов, которые традиционно входят в состав модульного коммутатора: линейных плат, объединительной панели и модулей маршрутизации. Поскольку компоненты коммутатора не заключены в общий корпус, QFX3000 позволяет создать хорошо масштабируемую структуру, расширяемую по мере роста потребностей центра обработки данных. При этом скорость работы оборудования не снижается, а сложность управления сравнима со сложностью управления одним коммутатором. Узел QFX3500 QFabric использует линейные платы, которые, как правило, установлены внутри модульного шасси, в качестве надстоечных пограничных устройств с фиксированной конфигурацией и высокой плотностью портов и обеспечивает через них доступ к матрице. Межкомпонентное устройство QFX3008 QFabric - это высокоскоростное устройство передачи данных, играющее в архитектуре QFabric роль объединительной панели. Оно объединяет в единую топологию все пограничные устройства, выполняющие роль узлов QFabric. Блок управления коммутатора QFX3100 QFabric Director в QFX3000 выполняет роль модуля маршрутизации, предоставляя все сервисы контроля и управления структурой. Эти компоненты Juniper QFX3000 работают совместно как один логический коммутатор, обеспечивающий эффективную связь между серверами, устройствами хранения информации, существующими компонентами сети и другими важными для работы центра обработки данных системами. QFX3000 можно использовать как основу для создания вычислительной среды для облачных вычислений, виртуализации и организации мобильной сети. Маршрутизатор QFX3000 может иметь до 6000 портов, а задержка пакетов не превышает 5 мкс. Неблокирующая и исключающая потери данных архитектура маршрутизатора поддерживает трафик уровня 2, уровня 3 и оптоволоконные каналы в сети Ethernet (Fibre Channel over Ethernet, FCoE). Линейка коммутаторов Juniper QFX3000 включает различные интерфейсные и линейные карты и модули, оптические трансиверы, дополнительные лицензии и обновления. Как и множество устройств Juniper, QFX3000 работает под управлением операционной системы Junos.
